Importando tipos de outros projetos

A engenharia reversa das entranhas do kernel não tem limites se você sabe o que está fazendo. No entanto, algumas facilidades do depurador podem ajudar a minimizar o tempo que gastamos para analisar uma simples estrutura. Por exemplo, o Process Environment Block de um processo específico.

   windbg -kl
   Microsoft (R) Windows Debugger Version 6.9.0003.113 X86
   Copyright (c) Microsoft Corporation. All rights reserved.
   Connected to Windows XP 2600 x86 compatible target, ptr64 FALSE
   Symbol search path is: SRV*c:\tools\symbols*http://msdl.microsoft.com/download/symbols
   Executable search path is:
   *******************************************************************************
   WARNING: Local kernel debugging requires booting with kernel
   debugging support (/debug or bcdedit -debug on) to work optimally.
   *******************************************************************************
   Windows XP Kernel Version 2600 (Service Pack 3) MP (2 procs) Free x86 compatible
   Product: WinNt, suite: TerminalServer SingleUserTS
   Built by: 2600.xpsp_sp3_gdr.090804-1435
   Kernel base = 0x804d7000 PsLoadedModuleList = 0x8055d720
   Debug session time: Mon Jan 11 10:36:50.061 2010 (GMT-2)
   System Uptime: 5 days 1:05:24.958
   Microsoft (R) Windows Debugger Version 6.9.0003.113 X86
   Copyright (c) Microsoft Corporation. All rights reserved.
   lkd> !process 0 0 notepad.exe
   PROCESS 89068700  SessionId: 0  Cid: 0ec4    Peb: 7ffda000  ParentCid: 0b0c
       DirBase: 0ac80a80  ObjectTable: e143a7d8  HandleCount: 152.
       Image: notepad.exe

O comando !peb traz inúmeras informações sobre essa estrutura. Mas talvez estivéssemos interessados em coisas não mostradas por esse comando, mas que existem na estrutura.

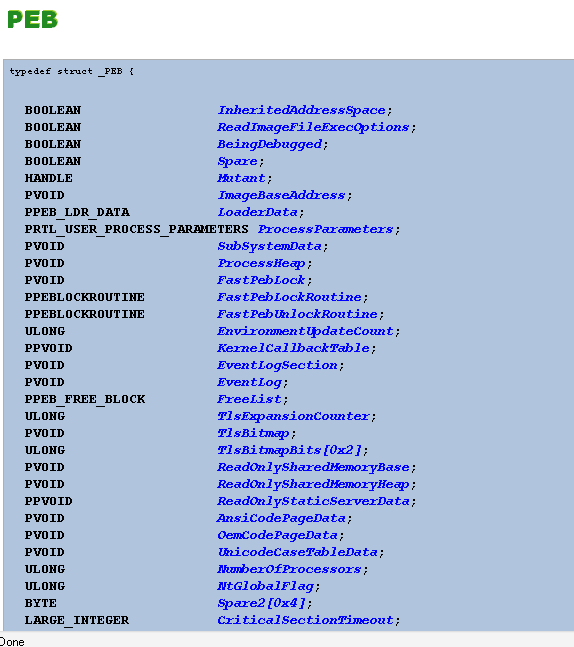

Nesse caso, podemos criar um projeto vazio que contenha a definição da estrutura como acreditamos que esteja na versão do kernel que estamos depurando.

Compilamos e geramos um PDB (arquivo de símbolos) que contém a definição desse tipo. Tudo que precisamos fazer agora é carregar esse símbolo na sessão que estivermos depurando.

É claro que nosso executável não vai existir na sessão de kernel local, mas isso não importa. Podemos usar qualquer módulo carregado e usá-lo como host de nosso conjunto de símbolos:

   lkd> lm
   start    end        module name
   804d7000 806e5000   nt         (pdb symbols)          c:\tools\symbols\ntkrpamp.pdb\D8743252F83B4F59985D6E19F33BFCAF1\ntkrpamp.pdb
   Unloaded modules:
   a5513000 a553e000   kmixer.sys
   bac50000 bac57000   USBSTOR.SYS
   a5711000 a5746000   truecrypt.sys
   a5731000 a5746000   wudfrd.sys
   a5a19000 a5a23000   wpdusb.sys
   ...
   a5731000 a5746000   wudfrd.sys
   a57a9000 a57b3000   wpdusb.sys
   a571b000 a5746000   kmixer.sys
   babf0000 babf5000   Cdaudio.SYS
   ba489000 ba48c000   Sfloppy.SYS
   babe8000 babed000   Flpydisk.SYS
   babe0000 babe7000   Fdc.SYS
   ------ Build started: Project: KernelTypes, Configuration: Debug Win32 ------
   Compiling...
   KernelTypes.cpp
   Linking...
   LINK : program database c:\Tests\KernelTypes\Debug\KernelTypes.pdb missing; performing full link
   Embedding manifest...
   Build log was saved at "file://c:\Tests\KernelTypes\Debug\BuildLog.htm"
   KernelTypes - 0 error(s), 0 warning(s)
   ========== Build: 1 succeeded, 0 failed, 0 up-to-date, 0 skipped ==========
   Microsoft Windows XP [versÎáÎ÷Îýo 5.1.2600]
   (C) Copyright 1985-2001 Microsoft Corp.
   C:\Tests\KernelTypes\Debug>ren KernelTypes.pdb usbstor.pdb
   lkd> .sympath C:\Tests\KernelTypes\Debug
   Symbol search path is: C:\Tests\KernelTypes\Debug
   lkd> .reload /i /f usbstor.sys
   lkd> lm m usb*
   start    end        module name
   bac60000 bac66700   USBSTOR  M (private pdb symbols)  C:\Tests\KernelTypes\Debug\usbstor.pdb

Depois que o símbolo foi carregado em nosso módulo de mentirinha, tudo que temos a fazer é alterar o contexto do processo atual (para que os endereços de user mode façam sentido) e moldar nossa memória com o comando dt, usando o tipo importado do símbolo carregado.

   lkd> .process 89068700
   Implicit process is now 89068700
   lkd> dt usbstor!_peb 7ffda000
      +0x000 InheritedAddressSpace : 0xdc ''
      +0x001 ReadImageFileExecOptions : 0xff ''
      +0x002 BeingDebugged    : 0x35 '5'
      +0x003 SpareBool        : 0x1 ''
      +0x004 Mutant           : 0x01360000
      +0x008 ImageBaseAddress : 0x0135e000
      +0x00c Ldr              : (null)
      +0x010 ProcessParameters : 0x00001e00 _RTL_USER_PROCESS_PARAMETERS
      +0x014 SubSystemData    : (null)
      +0x018 ProcessHeap      : 0x7ffda000
      +0x01c FastPebLock      : (null)
      +0x020 SparePtr1        : 0x00000efc
      +0x024 SparePtr2        : 0x000008b8
      +0x028 EnvironmentUpdateCount : 0
      +0x02c KernelCallbackTable : (null)
      +0x030 SystemReserved   : [1] 0x7ffde000
      +0x034 ExecuteOptions   : 0y00
      +0x034 SpareBits        : 0y000000000000000000000011111100 (0xfc)
      +0x038 FreeList         : (null)
      +0x03c TlsExpansionCounter : 0
   ...

Para que isso funcione, a estrutura definida tem que bater offset por offset com os dados na memória, o que envolve alinhamento (se lembre do pragma pack) e versionamento corretos. Se isso não ocorrer, logo aparecerá algum lixo nos membros da estrutura que não fará sentido. Se isso ocorrer, detecte onde o lixo começa e verifique se o membro existe nessa versão do sistema operacional, ou se o alinhamento está de acordo com o módulo analisado.

Acho que não é preciso dizer que isso não serve apenas para kernel mode =)
